feu a led

bonsoir

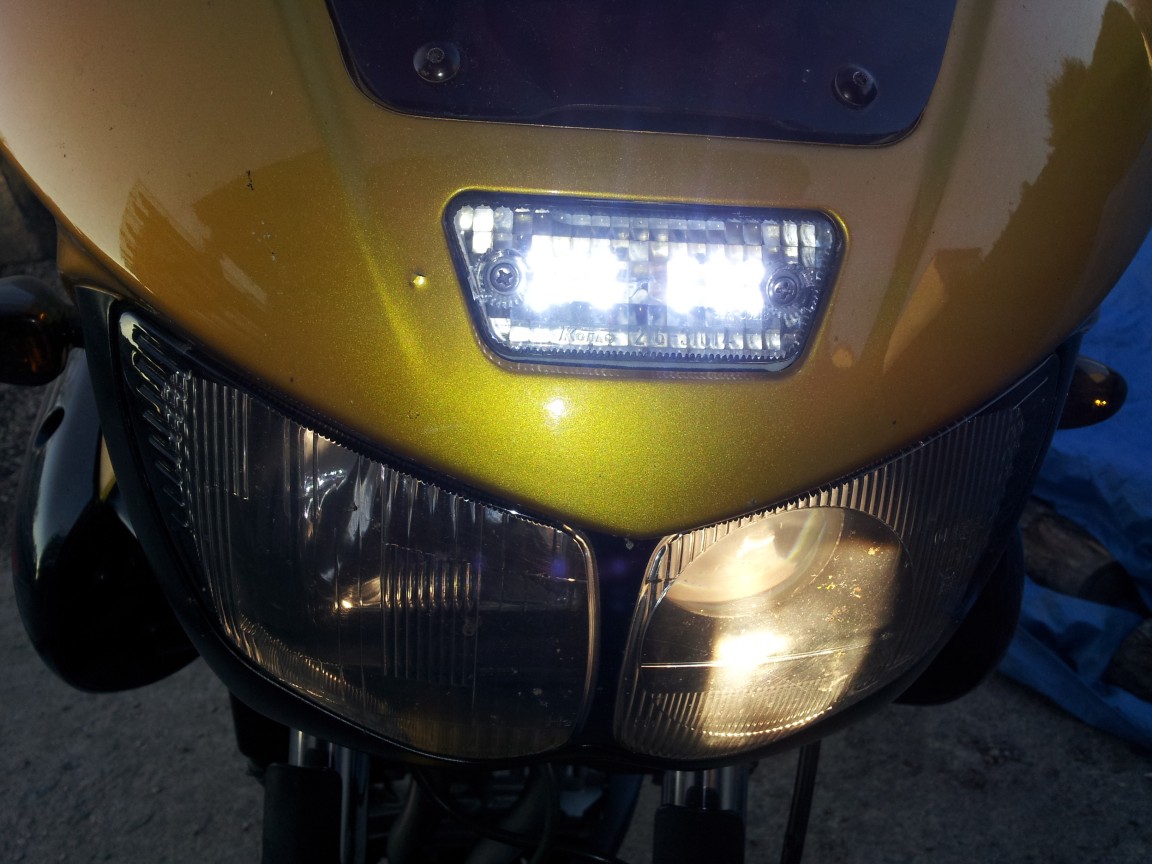

j ai fabriquée ma veilleuse a led après avoir glaner des infos sur le web et au site de jbx

c'est tout, lol
on veux voir plus, schéma , matos, etc...

j 'ai pris le model ici
http://www.jbx9.t15.org/index.php?page=FLITE

réalisation feu arrière à led

une plaque d'essai en bakélite
54 led rouges 5mm 10000mcd
5 resistances de 500 ohms pour le feu
4 resistances de 50 ohms pour le stop
j'ai dessiner mon feu pour la disposition des led

une Plaque d'essais en bakélite la couper au dimension du feu dessiner au feutre l'emplacement des leds

commencer a souder vos leds par série de 6

l’arrière

Une fois souder regrouper vos leds pour avoir un + et – pour le stop , un autre pour les feux

regrouper les noir (stop +feu) a la masse du feu
le rouge (stop +feu) au feu

noyer tout dans de la colle a chaud

impossible de mettre les photos

Héberge tes photos ici , tu les redimensionnes en 600 X 800 et tu suis la procédure indiquée dans l'autre post .
Si tu n'y arrives pas, tu m'envoie les liens par MP

2 eme et dernier essai
j'ai dessiner mon feu pour la disposition des led

une Plaque d'essais en bakélite la couper au dimension du feu dessiner au feutre l'emplacement des leds

[img][URL=http://www.hostingpics.net/viewer.php?id=197088522.jpg][IMG]http://img11.hostingpics.net/thumbs/mini_197088522.jpg[/img][/URL][/img]
commencer a souder vos leds par série de 6
[img][URL=http://www.hostingpics.net/viewer.php?id=156142423.jpg][IMG]http://img15.hostingpics.net/thumbs/mini_156142423.jpg[/img][/URL][/img]
l'arriere
[img][URL=http://www.hostingpics.net/viewer.php?id=569122744.jpg][IMG]http://img15.hostingpics.net/thumbs/mini_569122744.jpg[/img][/URL][/img]

je n y arrive pas. Si vous voulez plus d'info vous avez qu'a envoyer un mp

bonsoir

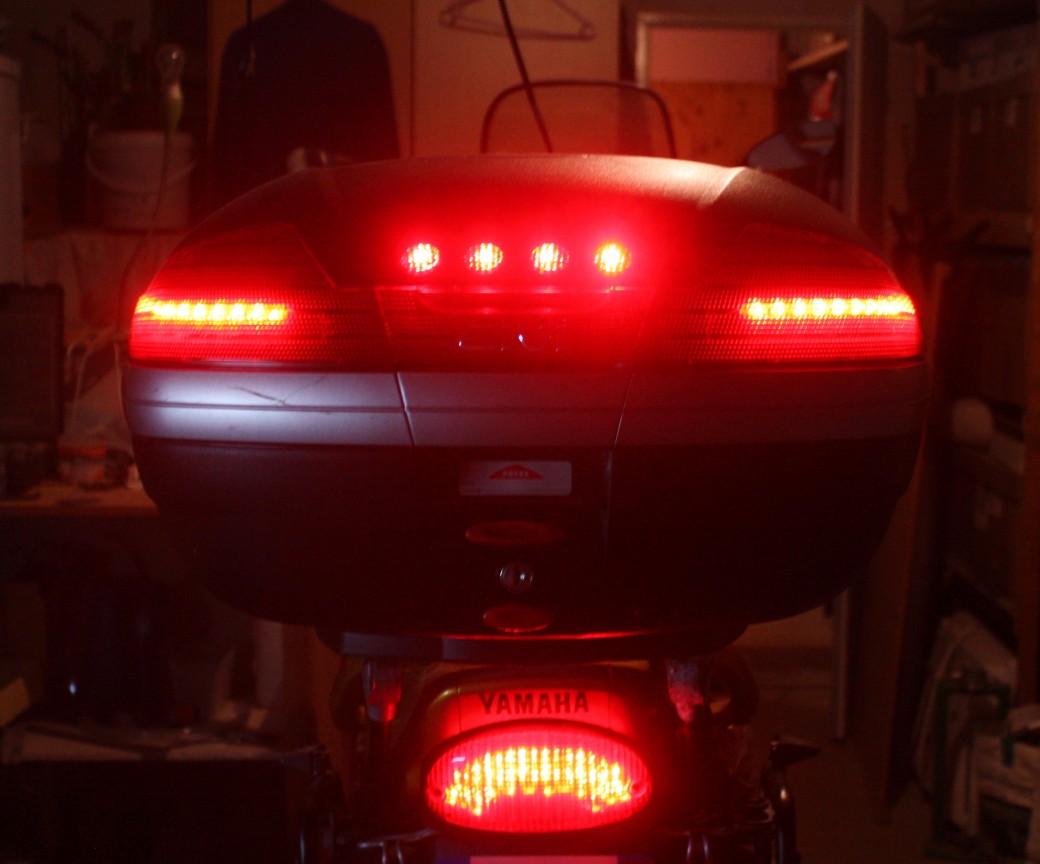

Apres avoir fabriquer mon feu arrière à led je me suis amuser a en mettre sur mon top case

Dommage que toutes les photos ne s'affichent pas... il y a de l'idée...

Essaye de m'envoyer les photos par MP, j'essaierais de les mettre sur le fofo

C'est les photo de la foire du trone

Remarque nos TDM c'est pour les ROIS....... de la route :whistle: comme le trone

C'est raccord???

Non je rigole c'est chouette, mais trop compliqué pour moi, quand il y aura le bon Tuto, je verrai...

@+

une Plaque d'essais en bakélite la couper au dimension du feu dessiner au feutre l'emplacement des leds

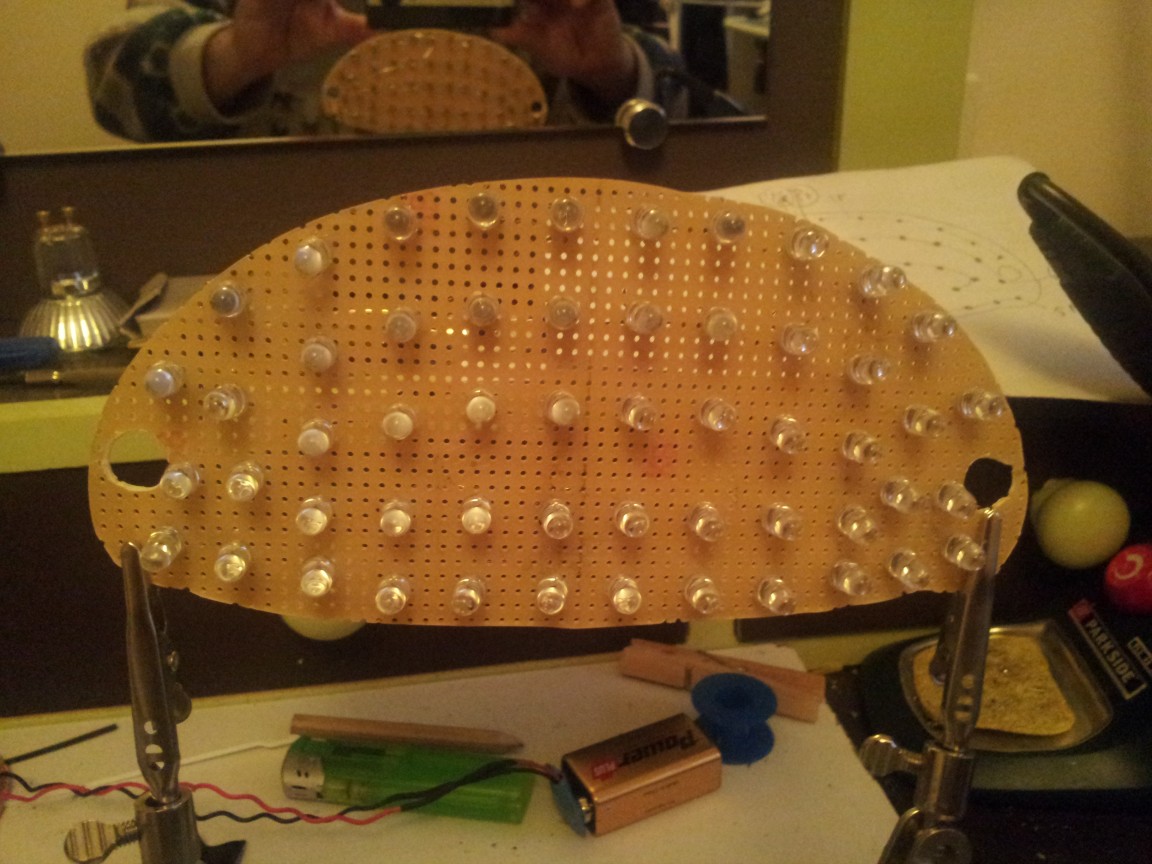

j'ai commencer a souder mes leds par série de 6

Une fois souder regrouper vos leds pour avoir un + et – pour le stop (fil vert +et vert noir-) et un
autre pour les feux (fil rouge+ noir-)

regrouper les noir (stop +feu) a la masse du feu
le rouge et noir au feu

noyer tout dans de la colle a chaud

voilà ce que sa donne une foi monté sur le support

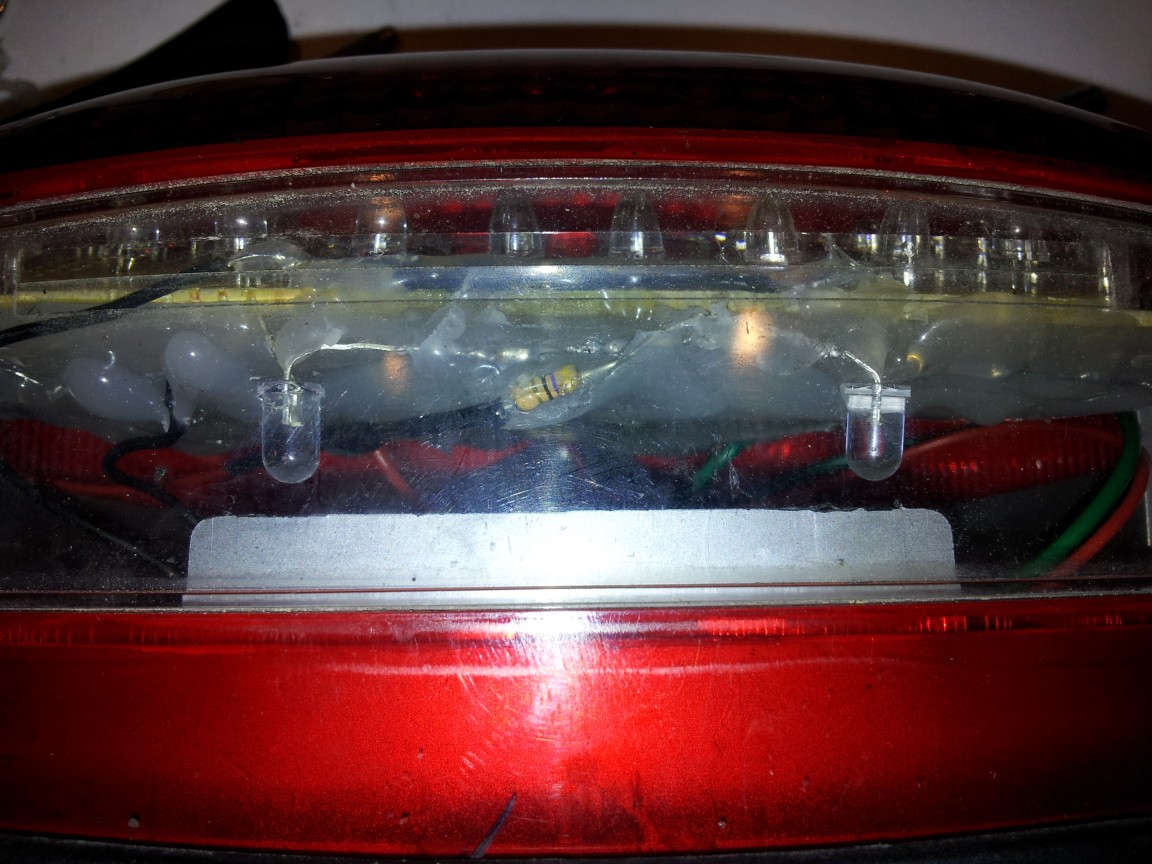

ne pas oublier les led pour l’éclairage de plaques

une Plaque d'essais en bakélite la couper au dimension du feu dessiner au feutre l'emplacement des leds

souder vos leds par série de 6

Une fois souder regrouper vos leds pour avoir un + et – pour le stop (fil vert +et vert noir-) et un
autre pour les feux (fil rouge+ noir-)

j"ai un probleme pour mettre les photos sur le site avez aussi des probleme?
