schema pour raccorde les durites d essence merci

  • david83570
  • Auteur du sujet
  • Nouveau membre
  • Nouveau membre
Plus d'informations
il y a 5 ans 7 mois #102718 par david83570
schema pour raccorde les durites d essence merci a été créé par david83570
bonjour je cherche un schéma ou explication pour raccorde les durites d essence entre le réservoir et le robinet
ou brancher correctement les deux sortie du réservoir sur le robinet merci

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
il y a 5 ans 7 mois - il y a 5 ans 7 mois #102731 par Dieter
Réponse de Dieter sur le sujet schema pour raccorde les durites d essence merci
Normalement tu trouveras tout ce qu'il te faut dans le tuto fait par un keum du fofo (à lui l'honneur et le respect pour le boulot de fait...) je ne fais que transmettre
c'est en Pj

ou sur le cloud a dispo pdt qq jours ;-)

www.dropbox.com/s/fm2jdqm90m5nx9c/tut01carbu.pdf?dl=0



Ce fichier est masqué pour les invités.
Veuillez vous connecter ou vous enregistrer pour le consulter.


j'en ai encore d'autres sous le coude, en allemand j'en ai de plus détaillés...:cool:
Dieter ou EricD
Dernière édition: il y a 5 ans 7 mois par Dieter.

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
il y a 5 ans 7 mois #102741 par Dioniwar
Réponse de Dioniwar sur le sujet schema pour raccorde les durites d essence merci
un sacré boulot ce tuto, bravo à l'auteur gr/

Connexion ou Créer un compte pour participer à la conversation.

  • david83570
  • Auteur du sujet
  • Nouveau membre
  • Nouveau membre
Plus d'informations
il y a 5 ans 7 mois #102758 par david83570
Réponse de david83570 sur le sujet schema pour raccorde les durites d essence merci
merci pour ce tutto je vais appliquer mais c est le raccordement du reservoir au robinet que je recherche merci encore

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
il y a 5 ans 7 mois - il y a 5 ans 7 mois #102766 par Dieter
Réponse de Dieter sur le sujet schema pour raccorde les durites d essence merci

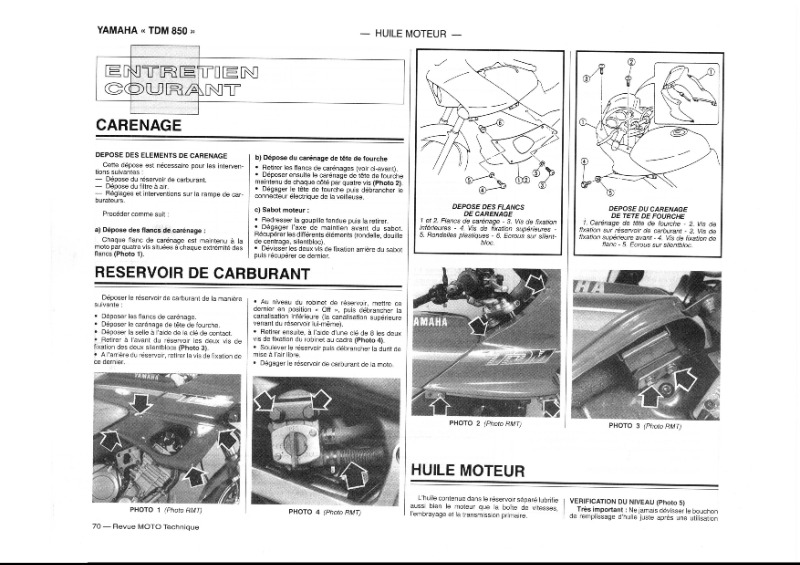

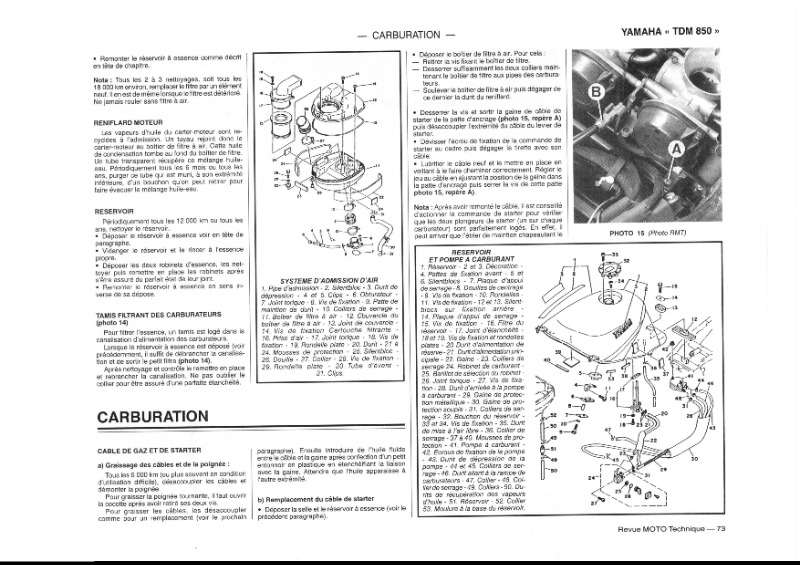

voilà encore un peu de documentation..... ;-))





Dieter ou EricD
Pièces jointes :
Dernière édition: il y a 5 ans 7 mois par Dieter.

Connexion ou Créer un compte pour participer à la conversation.

  • Bruno
  • Nouveau membre
  • Nouveau membre
Plus d'informations
il y a 5 ans 7 mois #102779 par Bruno
Réponse de Bruno sur le sujet schema pour raccorde les durites d essence merci
ça, c'est le schéma pour une 3 VD.

Connexion ou Créer un compte pour participer à la conversation.

  • david83570
  • Auteur du sujet
  • Nouveau membre
  • Nouveau membre
Plus d'informations
il y a 5 ans 7 mois #102902 par david83570
Réponse de david83570 sur le sujet schema pour raccorde les durites d essence merci

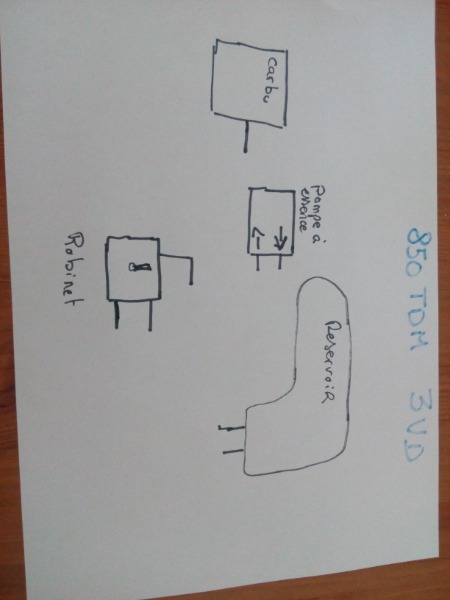

voici le schema rapide d une 3vd mon probleme est de raccorde les durites
Pièces jointes :

Connexion ou Créer un compte pour participer à la conversation.

  • Bruno
  • Nouveau membre
  • Nouveau membre
Plus d'informations
il y a 5 ans 7 mois #102908 par Bruno
Réponse de Bruno sur le sujet schema pour raccorde les durites d essence merci
Les 2 durites qui sortent du réservoir vont sur les entrées du robinet (normal et réserve).
Celle qui sort du robinet vas sur l'entrée de la pompe à essence.
Celle qui sort de la pompe à essence vas sur l'entrés commune des carburateurs.
Voili, voila.

Connexion ou Créer un compte pour participer à la conversation.

  • baodai
  • Nouveau membre
  • Nouveau membre
Plus d'informations
il y a 5 ans 7 mois #102919 par baodai
Réponse de baodai sur le sujet schema pour raccorde les durites d essence merci

Bruno écrit: Les 2 durites qui sortent du réservoir vont sur les entrées du robinet (normal et réserve).
Celle qui sort du robinet vas sur l'entrée de la pompe à essence.
Celle qui sort de la pompe à essence vas sur l'entrés commune des carburateurs.
Voili, voila.


il me semble qu'il manque une durite côté réservoir sur le schéma, sauf erreur il y à les deux qui vont au robinet plus une autre?

Connexion ou Créer un compte pour participer à la conversation.

  • Bruno
  • Nouveau membre
  • Nouveau membre
Plus d'informations
il y a 5 ans 7 mois - il y a 5 ans 7 mois #102924 par Bruno
Réponse de Bruno sur le sujet schema pour raccorde les durites d essence merci
L'autre, c'est la mise à l'air libre.
Elle se reconnais, elle n'est pas dans la gaine des 2 autres.
En plus Dieter t'as mis le schéma.
Dernière édition: il y a 5 ans 7 mois par Bruno.

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
il y a 5 ans 7 mois #102937 par buchef
Réponse de buchef sur le sujet schema pour raccorde les durites d essence merci
[img
toute bonne chose a une fin, sauf .... le saucisson qui en a 2
besoin de pièces TDM ? cliques ici!
[img

Connexion ou Créer un compte pour participer à la conversation.

  • Texdu56
  • Nouveau membre
  • Nouveau membre
Plus d'informations
il y a 5 ans 7 mois #102940 par Texdu56
Réponse de Texdu56 sur le sujet schema pour raccorde les durites d essence merci
Ca va me servir aussi, merci.
J avais mis des durite de mobylettes qui traînaient à la maison, et j ai l impression que c est pas suffisant.
Le diamètre était 6*9,6mm je met 1/2 litre d essence et au bout de 3 jours le réservoir est vide, je précise que je n ai plus les ressorts de maintien sur les "tétines" de branchement...
Bref, faudrait sans doutes remettre ça en conformité.
Vous connaissez les diamètres des durite d origine et ou on peut acheter les ressortscde maintien ?
Merci les gars
Benoît

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
il y a 5 ans 7 mois #102941 par Dieter
Réponse de Dieter sur le sujet schema pour raccorde les durites d essence merci
pas besoin de ressort de maintien tu mets des serflex pas trop serrés et ça le fait. Faut juste faire attention que ça ne frotte pas et que tes durites aient un peu de jeu. J'utilise souvent des serflex automobiles qui s'installent facilement et ne prennent pas trop de place ;-))
Dieter ou EricD

Connexion ou Créer un compte pour participer à la conversation.

  • Bruno
  • Nouveau membre
  • Nouveau membre
Plus d'informations
il y a 5 ans 7 mois #102944 par Bruno
Réponse de Bruno sur le sujet schema pour raccorde les durites d essence merci
Si ton réservoir se vide au bout de 3 jours, il y a surement un problème ailleurs.:dry:

Connexion ou Créer un compte pour participer à la conversation.

  • Texdu56
  • Nouveau membre
  • Nouveau membre
Plus d'informations
il y a 5 ans 7 mois #102947 par Texdu56
Réponse de Texdu56 sur le sujet schema pour raccorde les durites d essence merci
Pas bête l idée du serflex , j essye ça !

Connexion ou Créer un compte pour participer à la conversation.
