Sabot 4 TX

J'avais acheté un sabot pour ma mob il y a quelques temps.
Suite à ma dernière vidange, j'ai voulu le monter, mais impossible de remettre la main sur les vis nécessaires au montage :S
Qui aurait le même et pourrait me donner les cotes des vis et/ou plaquettes ??




Merci d'avance

Salut,
J'ai le même ! Trouvé par hasard ds le merdier d ' un vieux mécano, sous des montagnes de bric à brac de broc, coincé entre des vieux chiffons, des vieux newlook, des vieux pneus. ....
Inutile de te dire que pour la visserie. ... :huh:
Alors j'ai bidouilluré. Des plaquettes d ' arrache moyeux reliés aux trous arrières et vissés sur les repose pieds. Percé l ' avant, tige filetée et serrages avec écrous borgnes. Limé les encoches pour le passage des pots et vers le sélecteur.
Dès que je peux, je fais passer des photos sur ce post.

Merci d'avance :woohoo:

Salut Gordini,

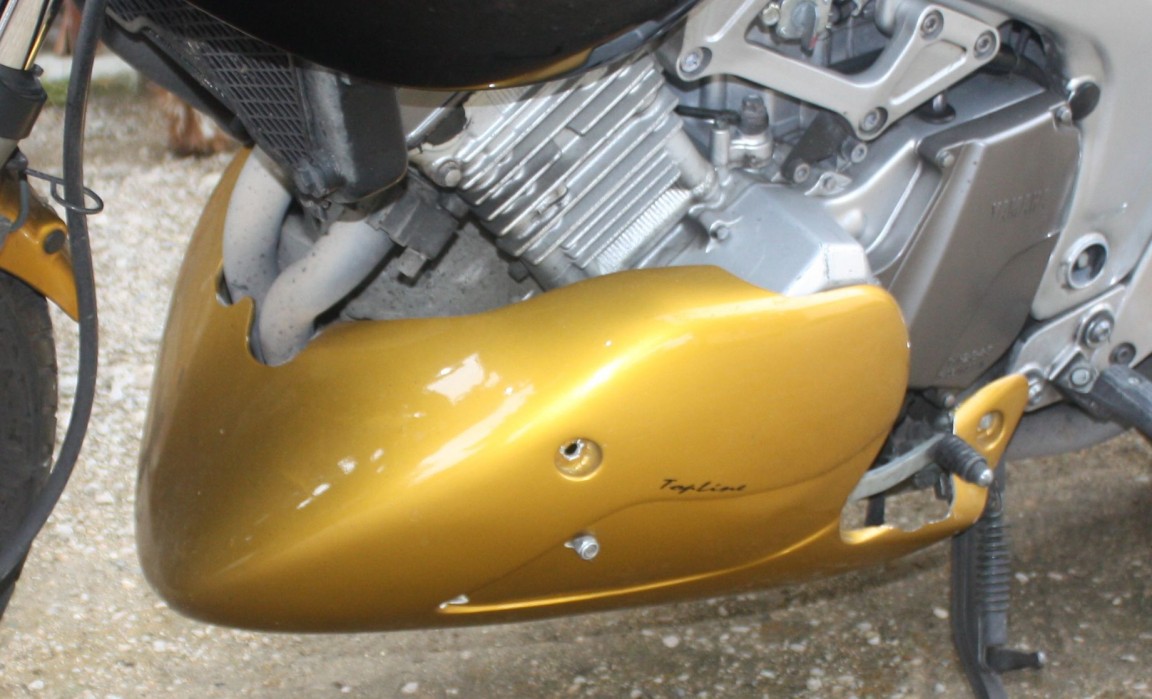

Voilà des photos de mon sabot bidouillé.

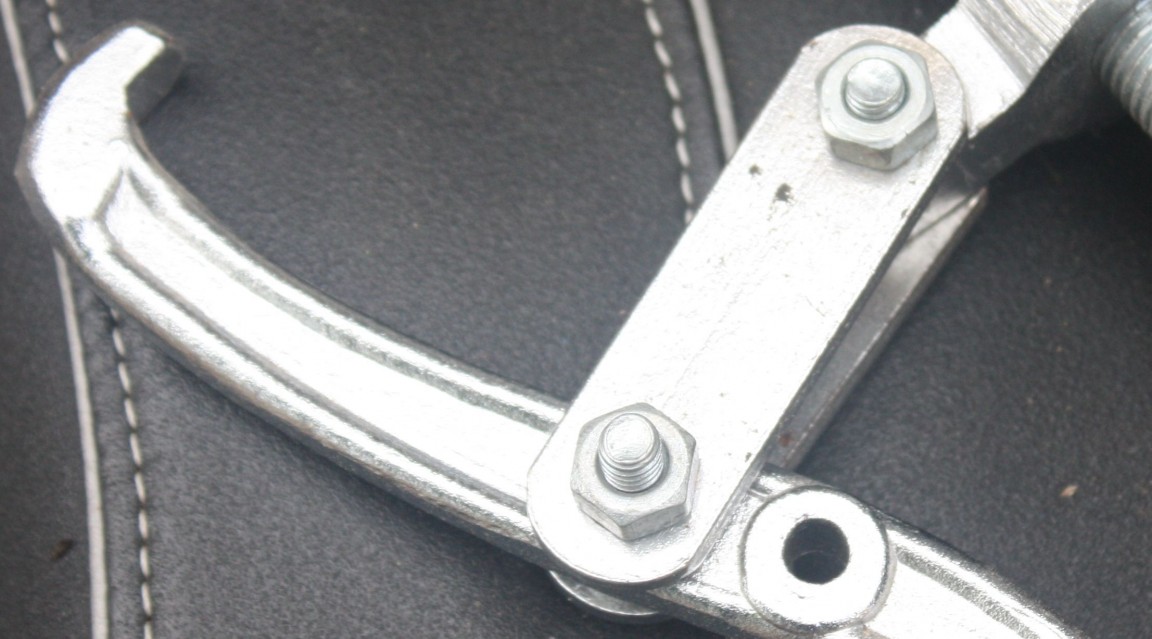

Tout d'abord, j'ai taxé des plaques sur un arrache moyeu acheté 20 cts ds un vide grenier.

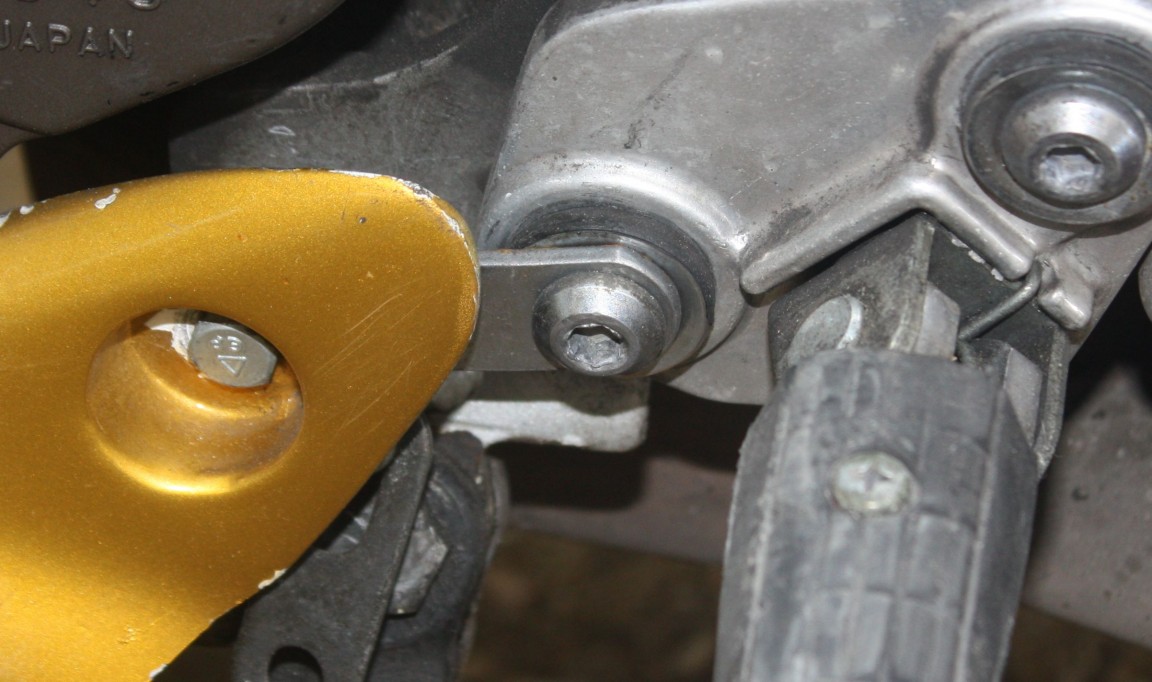

Fixé les plaques sur repose pieds (une plaque par repose pieds)

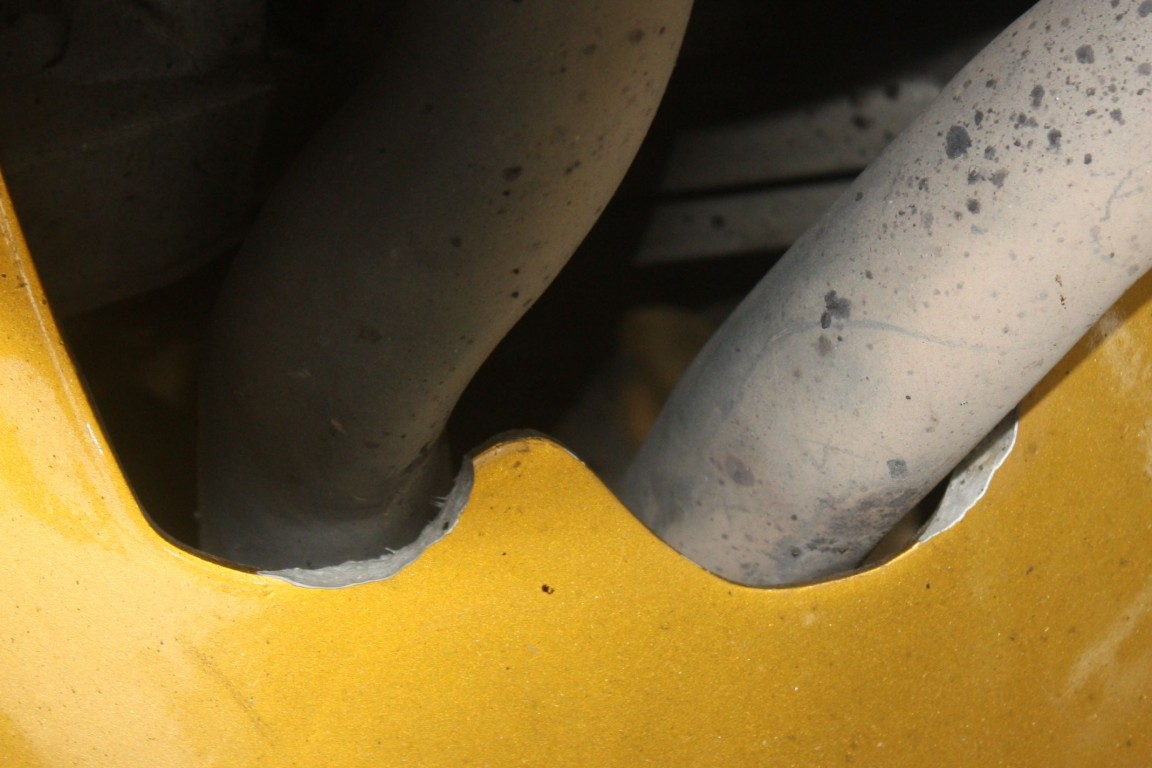

Limé les passages des pots

Idem pour le sélecteur

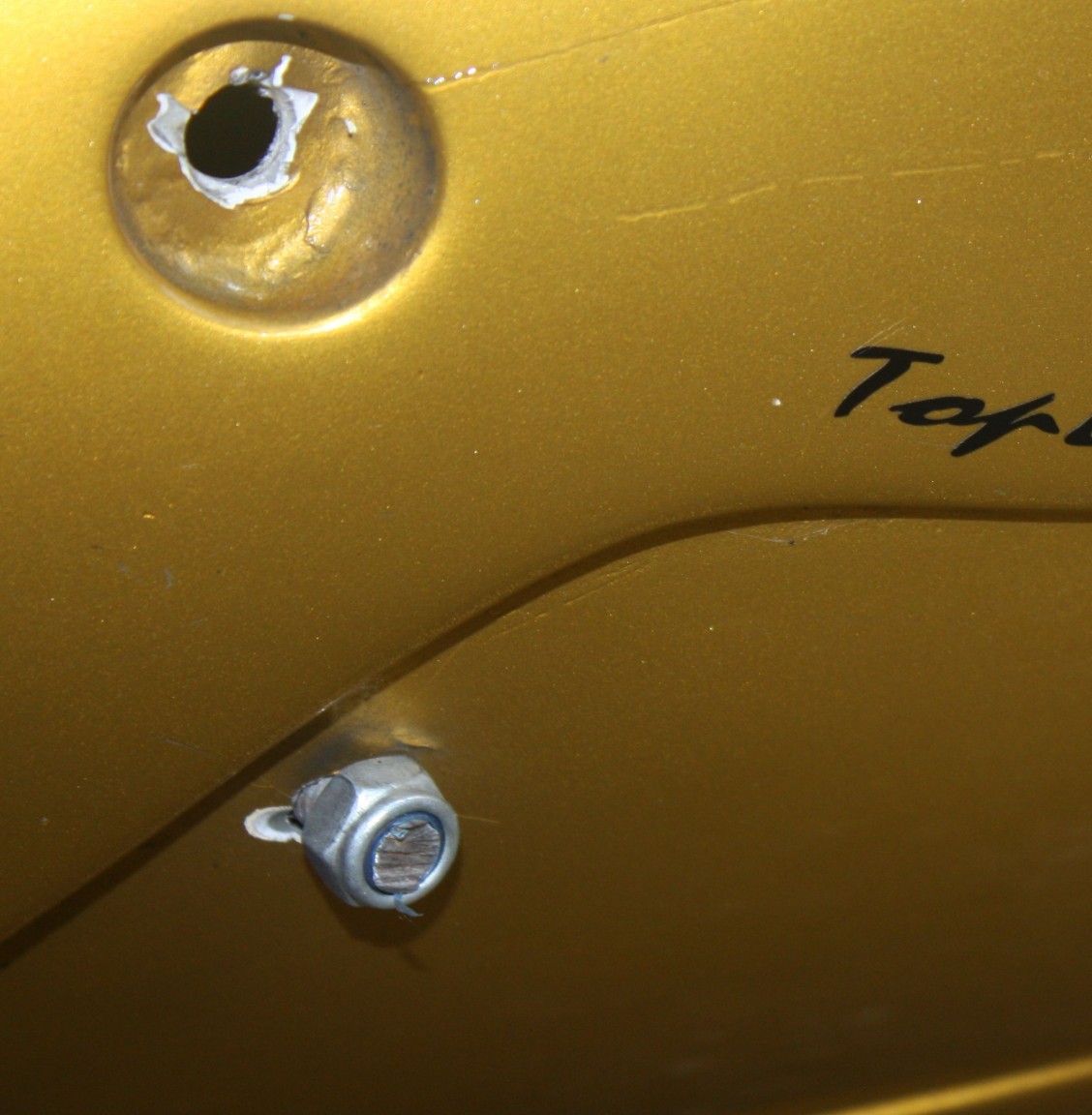

Percé à l'aplomb du trou d'origine et tige filetée + écrou serrés sur bloc moteur (carrément sur le bas - du carter ?-)

Suis peu bricoleur mais m'en suis sorti.
Bon courage !

j'aimerais bien en trouver un pour ma bleue ?

Merci Xavier pour ces photos très précises !
Yapluka trouver ce qu'il faut
Pourquoi n'as-tu pas utilisé les trous déjà existants à l'avant du sabot ?
Cela aurait pu éviter le re-façonnage du passage de l'échappement, non ?

Gordini écrit: Merci Xavier pour ces photos très précises !
Yapluka trouver ce qu'il faut
Pourquoi n'as-tu pas utilisé les trous déjà existants à l'avant du sabot ?
Cela aurait pu éviter le re-façonnage du passage de l'échappement, non ?

J'arrivais pas à le positionner :blush:
Nafoute ! :evil: ça tient bien ! Et pi ce sabot, bien rayé, bien poussièré, un peu esquinté ne m'a pas coûté grand chose. Plus qu'à essayer de l'embellir un peu. J'espère que tu t'en sortiras mieux que moi pour le monter !

Si il est rayé un peu partout, tu peux tenter un covering, ça tient bien dans le temps.
Le lèche-roue + guide chaîne que j'avais fait il y a trois ans maintenant sont toujours nickels

Alors ????? L'est mis ce sabot ?

Toujours pas Xavier :blush:
J'ai retrouvé dans mon b#rdel une tôle en inox de 3 mm, découpé deux pattes dedans, mais je n'arrive pas à donner un cintrage propre comme je le voudrais...
Mais j'ai le temps
